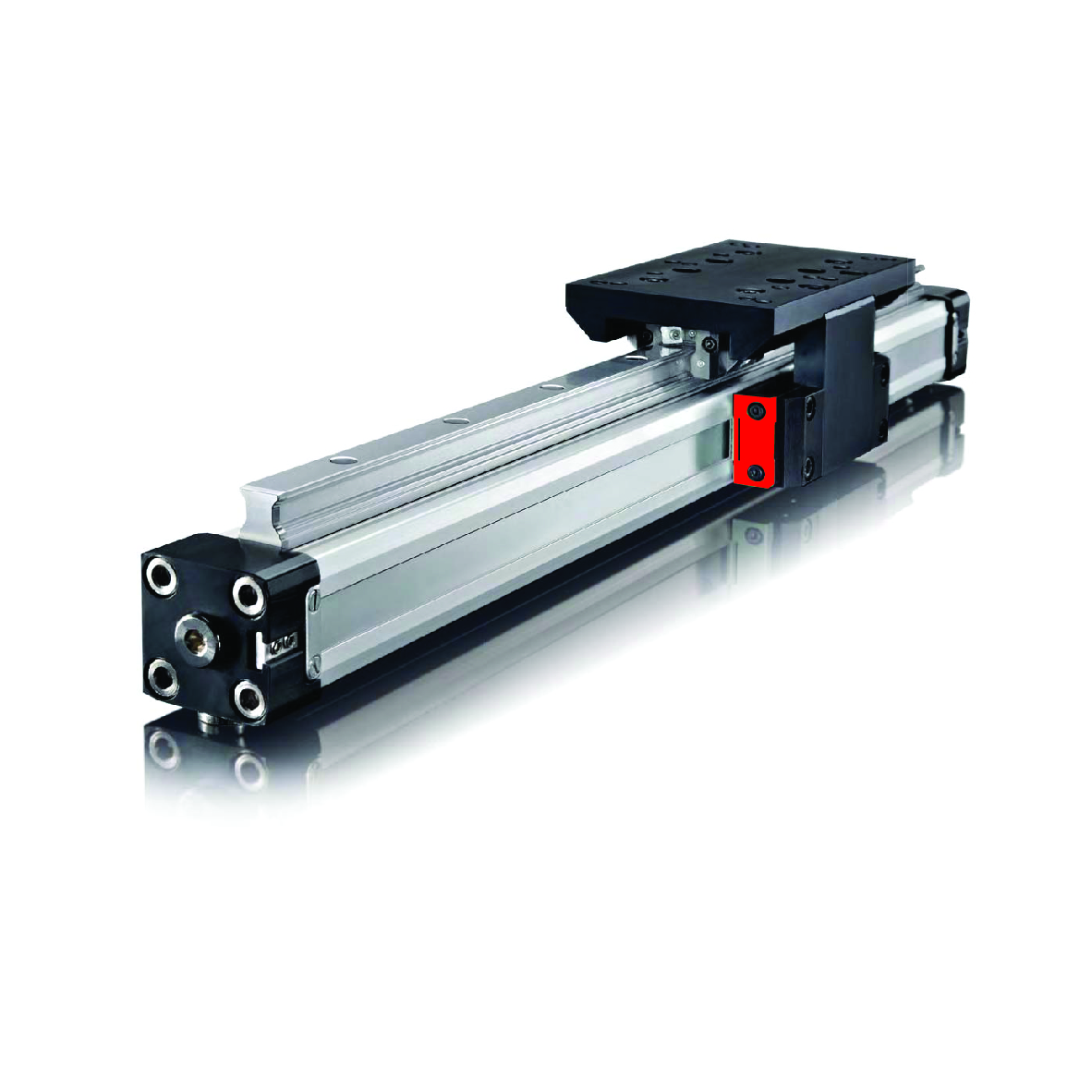

Milsiz Silindir (Rodless Cylinder) Nedir? Kompakt Lineer Hareket Çözümü
Milsiz Silindir (Rodless Cylinder), geleneksel hidrolik ve pnömatik silindirlerin aksine içinden dışarıya doğru uzayan bir "piston miline (rod)" sahip olmayan, yükü doğrudan silindir gövdesi üzerinde hareket eden bir taşıyıcı (slider/araba) ile ileten ileri teknoloji ürünü bir lineer hareket sistemidir.
Günümüz modern otomasyon hatlarında, robotik sistemlerde ve paketleme makinelerinde yerden tasarruf (kompaktlık) en büyük ihtiyaçtır. Milin dışarı uzamaması sayesinde milsiz silindirler, aynı strok (hareket) mesafesini klasik silindirlere göre tam %50 daha az alan kaplayarak gerçekleştirir. Bu mucizevi tasarım, makine imalatçılarına alan ve ağırlık mimarisinde rakipsiz bir esneklik sunar.
Makine Otomasyonunda Neden Milsiz Silindir Kullanılır?
Geleneksel bir silindir 1 metre hareket edecekse (1 metre gövde + 1 metre dışarı çıkan mil) toplamda 2 metre alana ihtiyaç duyar. Milsiz silindirler ise sadece kendi gövde uzunluğu kadar (1 metre) yer kaplar. İşte kompakt lineer hareketin endüstriye sağladığı 4 büyük avantaj:
1. %50 Alan Tasarrufu (Kompakt Tasarım)
Dışarı uzanan bir mil (rod) olmadığı için makine dizaynında boyutsal esneklik zirvededir. Dar veya kapalı alanlarda en uzun hareket (strok) kapasitesini sunan yegane otomasyon elemanıdır.
2. Mil Sarkması ve Eğilme (Bel Verme) Riski Yoktur
Uzun mesafeli klasik pistonlarda mil dışarı çıktıkça yatayda eğilme (bükülme) stresi yaşar. Milsiz silindirde yük, ana alüminyum gövde profilinde taşındığı için asla sarkma yapmaz, dengeli hareket eder.
3. İki Yönde Eşit Güç (Simetrik İtme/Çekme)
Standart pistonlarda, milin hacmi nedeniyle ileri itiş ve geri çekiş kuvvetleri farklıdır. Milsiz silindirler ise iki yönde de tamamen eşit kuvvetle çalışarak hassas senkronizasyon gerektiren makinelerde mükemmel sonuç verir.
Milsiz Silindir Çeşitleri: Manyetik ve Mekanik (Yarıklı) Tipler
Milsiz silindirler, içerdeki pistonun dışarıdaki taşıyıcı arabayı (slider) nasıl hareket ettirdiğine göre endüstride temelde iki gruba ayrılır. Karar verirken projenizin hız ve yük taşıma kapasitelerini göz önüne almalısınız:
- ⚡ Manyetik Kuplajlı (Magnetic) Milsiz Silindirler: İçerideki pnömatik piston ile dışarıdaki taşıyıcı araba birbirine çok güçlü "neodimyum mıknatıslar" ile tutunur. Arada herhangi bir fiziksel yarık/delik olmadığı için sızıntı riski sıfırdır. Özel temiz odalarda (ilaç/gıda sektörü) sıklıkla tercih edilir.
- ⚒ Mekanik Bağlantılı (Yarıklı / Slotted) Milsiz Silindirler: Silindirin boydan boya uzanan bir yarığı vardır. Taşıyıcı araba doğrudan içerideki pistona mekanik olarak montelidir. Manyetik serilere göre çok daha ağır yükleri ve yüksek momentleri tek başına taşıyabilme kapasitesine sahiptir.
Otomasyona Özel Ürün Gruplarımızı İnceleyin
Otomasyon projelerinde ve robotik hatlarda sadece milsiz silindirler değil, onları destekleyen doğrusal (lineer) hareket kılavuzları da hayati önem taşır. Sisteminiz için doğru yük, hız (m/s) ve yastıklama ayarlarını yapmak, parçaların ömrünü doğrudan uzatacaktır.
Daha önce incelemediyseniz, milsiz silindir sistemlerinin yanı sıra ağır yüklerde vazgeçilmez olan kaliteli kromlu ürün grubumuza da göz atabilirsiniz:
Ağır sanayi darbe dayanımı aradığınız dolu (katı) piston milleri için İndüksiyonlu Miller,
Standart aşınmalar için sıkça tercih edilen çözümümüz Sert Krom Kaplı Mil Grubu,
sayfasından listeleyebilirsiniz.
Milsiz Silindirler Hakkında Sıkça Sorulan Sorular (SSS)
Soru: Milsiz silindirler hangi sektörlerde / makinelerde kullanılır?
Cevap: Hemen her otomasyon hattında! Ambalaj ve paketleme makinelerinde, otomatik kapı ve asansör sistemlerinde, cam veya ahşap kesme CNC tezgahlarında, tekstil serim makinelerinde, seramik taşıma bantlarında ve dar alanda uzun lineer (doğrusal) yük transferi gerektiren tüm robotik kartezyen sistemlerde sıklıkla kullanılır.
Soru: Manyetik milsiz silindir ağır yük taşır mı (mıknatıs kopar mı)?
Cevap: Manyetik kavrama çok güçlüdür ancak her mıknatısın bir "tutunma limiti" vardır. Çap ve basınç değerine göre belirlenen kapasitenin üzerine çıkıldığında ya da arabaya çok sert fiziksel bir çarpma yaşandığında iç ve dış mıknatıslar birbirinden koparak boşa düşebilir. Bu nedenle çok ağır yüklerde ve ani sarsıntılı duruşlarda mutlaka Mekanik (Yarıklı) tip milsiz silindir tercih edilmelidir.
Soru: Milsiz silindirlerin bakımı ve temizliği zor mudur?
Cevap: Mekanik yarıklı tiplerin gövdelerinde dışarıdan gelecek tozu önlemek için özel "çelik veya poliüretan sızdırmaz şeritler (toz fitilleri)" bulunur. Aşırı tozlu (örneğin taş mermer veya un fabrikası) bir ortamda şeritlerin ve araba rulmanlarının düzenli yağlanması ve temizlenmesi ömrü büyük ölçüde uzatır.
SONUÇ: Minimum Alan, Maksimum Verim
Özetle; dar makine gövdelerinde yer tasarrufu sağlamak, sistem ağırlığını düşürmek ve en uzun stroklarda dahi mil sarkmalarına son vermek için Milsiz Silindir (Rodless Cylinder) inovatif ve kusursuz bir otomasyon çözümüdür. İster manyetik isterse yüksek mukavemetli mekanik tip olsun; kaliteli bir sızdırmazlık tasarımıyla birleştirilen bu lineer sistemler, günümüzün paketleme, kesim ve taşıma hatlarının kalbinde durmaya devam edecektir. Modern mühendislik ve hidrolik/pnömatik alt yapı çözümleriniz için Flutecnica Akışkan Teknolojileri'nin güvencesiyle daima en ileri endüstriyel standartlara ulaşabilirsiniz.
