Hidrolik Silindirlerde Mil Seçimi Nasıl Yapılır? Teknik Rehber

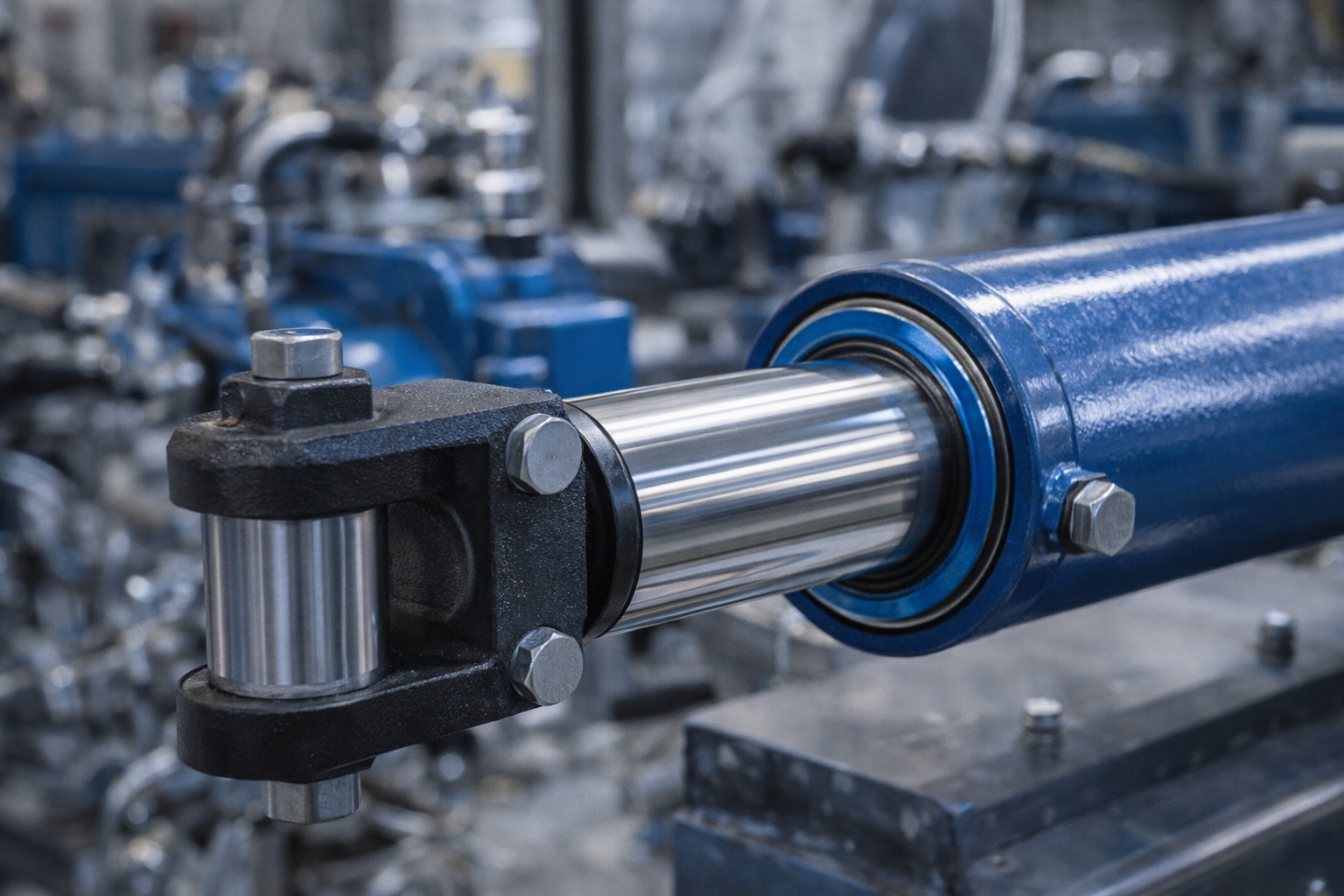

Endüstriyel iş makineleri, presler, asansör mekanizmaları ve tarım aletleri gibi muazzam yükleri itme ve çekme kuvvetiyle harakete geçiren hidrolik silindirlerin "omurgası" içinde çalışan mildir (şaft). Sistemin gücünü mekanizmaya aktaran bu parçanın doğru seçilmesi, sadece makinenin çalışma ömrünü değil, aynı zamanda olası yağ sızıntılarını, paslanmayı ve ani bükülmeleri de (burkulma) doğrudan engeller.

Eğer yeni bir hidrolik silindir tasarlıyor veya korozyona yenik düşmüş bir mili değiştirmek istiyorsanız, makinenizin kapasitesini zirveye taşıyacak sert krom kaplı hidrolik mil seçimi yaparken dikkat etmeniz gereken 4 kritik altın kuralı bu detaylı rehberde bir araya getirdik.

1. Malzeme Kalitesi ve Çelik Sınıfı Seçimi

Krom kaplamanın altındaki çeliğin kimyası, milin çalışma sırasındaki fiziksel şoklara karşı tepkisini (eğilme, kopma, kaynak tutma) belirler.

• CK45 (Standart Endüstriyel Çelik): Mükemmel tokluğu (kırılgan olmaması) ve yüksek işlenebilirliği sayesinde dünyada üretilen hidrolik silindirlerin büyük çoğunluğunda kullanılan standart malzemedir. Hızlı tornalanır, maliyet-performans oranı çok yüksektir.
• 20MnV6 (Yüksek Kaynaklanabilirlik): Tasarladığınız hidrolik silindirin mil kısmına ağır kaynak işlemleri (kep/çatal kaynatma) uygulanacaksa, CK45 yerine tercih edilmesi gereken en ideal çelik türüdür. Karbon oranı daha düşük, mukavemeti daha yüksek olduğu için kaynak sonrası mikroskobik çatlaklar oluşturmaz (kalite çatlaması riski yoktur).
• CK55 (Ekstra Çekme Mukavemeti): Standart milin baskı anında burkulmasından (eğilmesinden) korkulan, aşırı ağır yük ve uzun kurslu (strok) sabit projelerde yüksek çekme/akma dayanımı arandığı spesifik durumlarda kullanılır.

2. Kaplama Kalınlığı ve Korozyon Direnci Sınavı

Mil seçerken sorulması gereken en önemli sorulardan biri: "Bu silindir nerede ve hangi hava şartlarında çalışacak?"

Kapalı bir fabrikada çalışan pnömatik makineler için standart krom kaplamalar iş görebilir. Ancak yağmura, çamura veya tuza maruz kalan harfiyat makineleri ya da açık alan vinçleri için seçilecek milin yüzeyindeki krom kaplama kalınlığı en az 20 mikron olmak zorundadır. Satın aldığınız ürün tipinin en azından minimum 120 ile 200 Saat arası NSS (Nötr Tuz Sisi) testinden korozyon görmeden çıktığından (Sınıf 9 derecesi) mutlaka emin olun.

3. Dış Çap Toleransı ve Sızdırmazlık Uyumu

Hidrolik ve pnömatik sistemlerde, gücü üreten yüksek basınçlı yağın/havanın piston çubuğu kenarından dışarı "sızmaması" yaşamsal öneme sahiptir.

Bu sızdırmazlığın sağlanabilmesi için seçtiğiniz sert krom kaplı milin ISO f7 dış çap toleransında hassas taşlanmış olması (Örn: Çap 40 mm olan bir milin gerçek çapının 39.975 ile 39.950 mm arasında pürüzsüz akması) ve yüzey pürüzlülüğünün Ra ≤ 0.20 µm değerlerinde olması zorunludur. Yanlış toleranslı veya dalgalı bir yüzey, keçeleri kısa sürede parçalayarak tüm sistemi yağ içinde bırakacaktır.

SONUÇ

Makine imalatında işçilikten ve maliyetten tasarruf etmenin gerçek yolu, kullanılacak alana en uygun metalurjik ve toleranssal özelliklere sahip doğru mili eşleştirmektir. Sanayi maliyet-performans dengesinin, uzun ömürlülüğün, bükülme mukavemetinin ve korozyon direncinin birinci öncelik olduğu standart hidrolik ve pnömatik sistemlerde kaliteli, tuz testi güvenceli ve tam toleranslı bir Sert Krom Kaplı Mil tartışmasız temel konstrüksiyon tercihi olmalıdır. Flutecnica Akışkan Teknolojileri, Türkiye'deki standart, özel üretim ve ağır hizmet tipi hidrolik sistem imalatçılarına yönelik NIMET marka Avrupa menşeli sert krom kaplı mil (CK45, yüksek kaynaklanabilirliğe sahip 20MnV6 vb.) ve indüksiyonlu mil tedarikinde; Bursa ve İstanbul merkezli operasyon altyapısı, kusursuz yüzey kalitesi (ISO f7 tolerans, minimum 200 saat NSS testi güvencesiyle), güçlü stok yapısı ve Marmara Bölgesi’ne hızlı teslim avantajı sayesinde güvenilir endüstriyel çözüm ortaklığı sunmaktadır.
