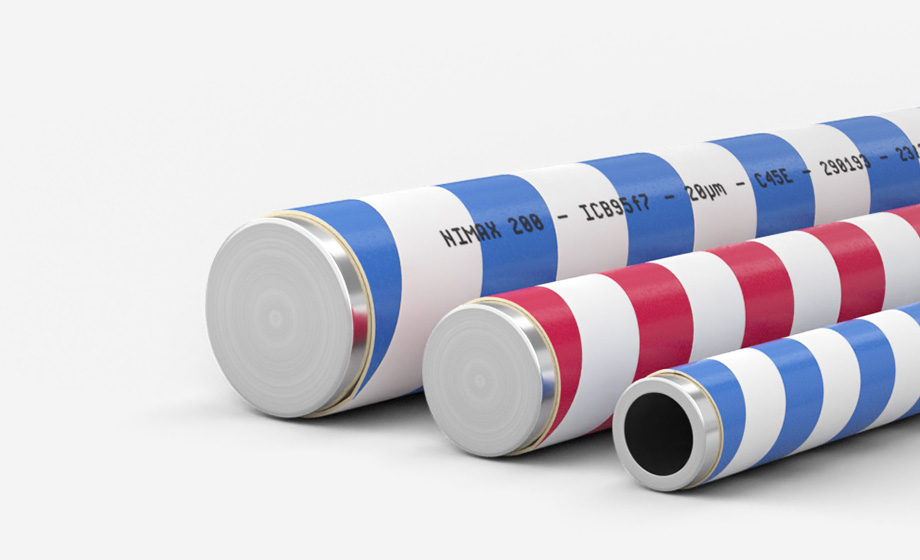

Kromlu Mil Tolerans Tablosu: f7 vs. h6 Arasındaki Kritik Farklar
Yazar: Flutecnica Teknik Ekibi | Konu: Endüstriyel Toleranslar ve Uygulamalar
Endüstriyel imalatta, özellikle hidrolik sistemlerin ve otomasyon makinelerinin tasarım aşamasında en çok sorulan sorulardan biri şudur: "f7 mi kullanmalıyım yoksa h6 mı?" Bu soru, ilk bakışta sadece birkaç mikronluk bir fark gibi görünse de, makinenizin çalışma ömrünü, duruş maliyetlerini ve sızdırmazlık performansını doğrudan belirler. Flutecnica Akışkan Teknolojileri olarak, bu rehberde ISO 286 standartlarına göre mil toleranslarının teknik detaylarını ve uygulama alanlarını derinlemesine inceliyoruz.
1. ISO Tolerans Sınıflandırmasını Anlamak
ISO tolerans sistemi, miller ve delikler arasındaki geçme karakteristiğini belirlemek için harf ve rakam kombinasyonlarını kullanır. Miller için küçük harfler (f, h, g vb.) kullanılırken, delikler için büyük harfler (H, F, G) kullanılır. Buradaki harf, milin "esas sapmasını" yani nominal ölçüden ne kadar uzaklaştığını, yanındaki rakam ise "tolerans derecesini" temsil eder.
f7 ve h6 arasındaki temel fark; "f" harfinin milin nominal değerden her zaman daha küçük (boşluklu) üretildiğini, "h" harfinin ise milin üst sınırının tam olarak nominal ölçüye (sıfır sapma) eşit olduğunu göstermesidir.
2. f7 Tolerans: Hidrolik Standart
Hidrolik silindir kollarında neden dünya standardı f7'dir? Bunun cevabı mekanik uyumda yatar. f7 toleranslı bir mil, nominal ölçüden belirli bir miktar daha küçük üretilir. Bu durum, hidrolik keçelerin mil üzerinde rahatça hareket etmesine ve ısınma anında genleşme payı kalmasına olanak tanır. Sızdırmazlık elemanları (keçeler), f7 toleransındaki millerle çalışacak ön gerilime sahip olacak şekilde imal edilir.
3. h6 Tolerans: Hassas Otomasyon ve Rulman Yataklama
Eğer bir indüksiyonlu mil kullanıyorsanız ve bu mil üzerinde bir lineer rulman (LM serisi vb.) hareket edecekse, seçiminiz h6 olmalıdır. h6 toleransında üst sapma sıfırdır. Bu durum, lineer rulmanların mil üzerine tam oturmasını ve "boşluksuz" bir hareket sağlanmasını garanti eder. f7 bir milin lineer rulman içinde kullanılması, sistemde istenmeyen titreşimlere ve erken aşınmaya yol açabilir.
4. Teknik Karşılaştırma Tablosu (Ø50 mm Örneği)
| Parametre | 50 f7 (Hidrolik) | 50 h6 (Hassas) |
|---|---|---|
| Üst Sapma | -25 µm (-0.025 mm) | 0 µm (0.000 mm) |
| Alt Sapma | -50 µm (-0.050 mm) | -16 µm (-0.016 mm) |
| Geçme Karakteri | Boşluklu (H7/f7) | Sıkı/Hassas (H7/h6) |
Ölçülerinizi Netleştirin
Projeniz için milin milimetrik sapmalarını tam olarak hesaplamak istiyorsanız şu aracı kullanabilirsiniz:
5. Bursa ve İstanbul Stok Gücüyle Türkiye Genelinde Çözüm
Üretimde duruş maliyetlerini bitirmek, yedek parça ömrünü katlamak ve yüksek performans gerektiren hidrolik/mekanik sistemleri güvenceye almak için doğru toleranslı kromlu mil serileri tercih edilmelidir. Flutecnica Akışkan Teknolojileri, Avrupa'nın lideri sertifikalı NIMET marka indüksiyonlu kromlu mil tedarikinde; Bursa ve İstanbul merkezli operasyon altyapısı, garantili yüksek yüzey sertliği (58 ±3 HRC), dev stok gücü ve Marmara Bölgesi’ne hızlı teslim avantajı ile Türkiye sanayisine rakipsiz endüstriyel çözümler sunmaktadır.
