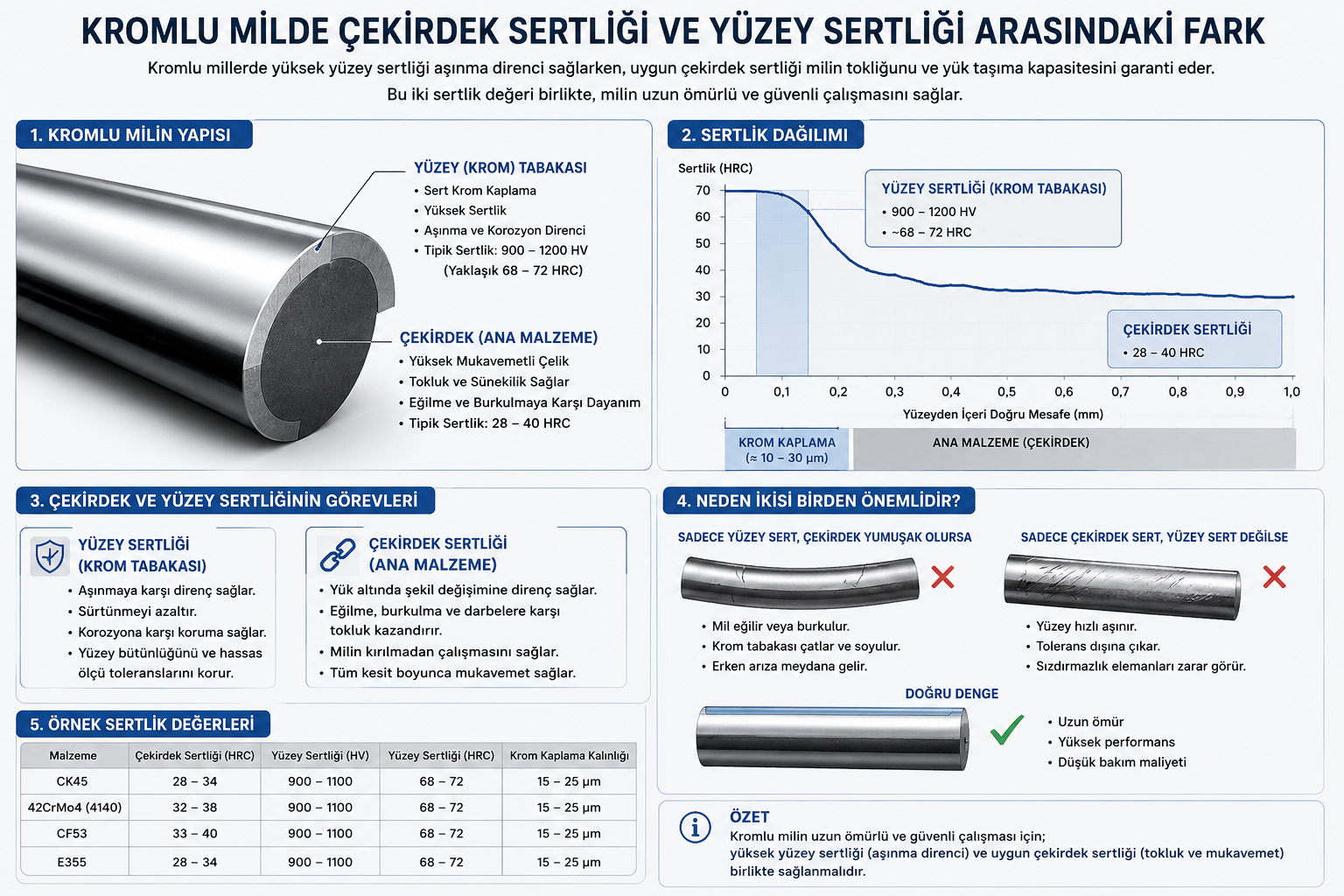

Kromlu Milde Çekirdek Sertliği ve Yüzey Sertliği Arasındaki Fark
Hidrolik ve pnömatik sistemlerde ömrü belirleyen iki farklı sertlik değeri: çelik gövdenin çekirdek sertliği ve krom kaplamanın yüzey sertliği. Aradaki farkı, ölçüm yöntemlerini ve doğru seçimi bu rehberde bulacaksınız.
İçindekiler
- Kromlu Mil Nedir?
- Çekirdek Sertliği Nedir?
- Yüzey (Kaplama) Sertliği Nedir?
- Karşılaştırma Tablosu
- İki Değer Neden Birlikte Önemli?
- Uygulamaya Göre Doğru Seçim
- Sıkça Sorulan Sorular
Kromlu Mil Nedir?
Kromlu mil, genellikle orta veya yüksek karbonlu çelikten (Ck45, 42CrMo4, C45 gibi) imal edilmiş, üzeri sert krom ile kaplanmış silindirik bir bileşendir. Hidrolik silindir pistonlarından pnömatik aktüatörlere, doğrusal hareket sistemlerinden konveyör miline kadar pek çok endüstriyel uygulamada kullanılır.
Bir kromlu milin performansını belirleyen iki ayrı sertlik değeri vardır ve bu iki değer sıklıkla birbiriyle karıştırılır:
- Çekirdek sertliği — milin altındaki çelik gövdenin sertliği
- Yüzey sertliği — üzerine uygulanan krom kaplama tabakasının sertliği
Çekirdek Sertliği Nedir?
Çekirdek sertliği, kaplama öncesi çelik gövdenin ısıl işlem (indüksiyonla sertleştirme, su verme-temperleme vb.) sonrasında ulaştığı sertlik değeridir ve genellikle HRC (Rockwell C) skalasıyla ifade edilir.
Çekirdek sertliğini belirleyen faktörler
- Çelik alaşımı (Ck45, 42CrMo4, 20MnV6 vb.)
- Uygulanan ısıl işlem türü ve sertleştirme derinliği
- Temperleme sıcaklığı ve süresi
- Malzemenin çekme mukavemeti (Rm) ve akma noktası
Hidrolik piston millerinde tipik çekirdek sertliği 45-55 HRC aralığında tercih edilir. Ağır hizmet koşullarında (yüksek basınç, darbeli yük) indüksiyonla sertleştirilmiş millerde bu değer daha da yükseltilebilir.
Yüzey (Kaplama) Sertliği Nedir?
Yüzey sertliği, çelik gövde üzerine elektrolitik olarak biriktirilen sert krom (hard chrome) tabakasının sertliğidir. Bu tabaka genellikle 20-100 mikron kalınlığında olup, çekirdekten tamamen bağımsız bir kristal yapıya ve sertlik profiline sahiptir.
Yüzey sertliğini belirleyen faktörler
- Kaplama banyosunun kimyasal bileşimi (krom trioksit, katalizör oranı)
- Akım yoğunluğu ve kaplama süresi
- Banyo sıcaklığı
- Kaplama sonrası mikro çatlak yapısı (porozite ve gerilim giderme)
Endüstriyel sert krom kaplama tipik olarak 62-70 HRC (yaklaşık 850-1100 HV) sertlik aralığında üretilir. Bu değer, çekirdek sertliğinden bağımsız olarak yüzey mikro sertlik cihazlarıyla (Vickers mikro sertlik testi) ölçülür.
Karşılaştırma Tablosu
| Özellik | Çekirdek Sertliği | Yüzey Sertliği |
|---|---|---|
| Kaynağı | Çelik gövdenin ısıl işlemi | Elektrolitik krom kaplama |
| Tipik değer | 45-55 HRC | 62-70 HRC |
| Ölçüm yöntemi | Rockwell C (kesit üzerinde) | Vickers mikro sertlik (yüzeyde) |
| Etkilediği özellik | Eğilme direnci, yorulma dayanımı | Aşınma direnci, çizilme direnci |
| Zayıf olduğunda ortaya çıkan sorun | Kalıcı deformasyon, mil bükülmesi | Erken aşınma, sızdırmazlık kaybı |
İki Değer Neden Birlikte Önemli?
Yüksek yüzey sertliğine sahip ama çekirdeği yumuşak bırakılmış bir mil, görünüşte sağlam olsa da yük altında beklenmedik şekilde arızalanabilir. Yumuşak çekirdek, yük altında mikro düzeyde esner veya deforme olur; bu hareket, üzerindeki sert fakat görece gevrek krom tabakasının çatlamasına, ardından dökülmesine (flaking) yol açar. Dökülen krom parçacıkları ise conta ve keçelerde aşınmayı hızlandırır.
Bu nedenle kaliteli bir kromlu milde iki hedef eş zamanlı sağlanmalıdır:
- Yeterli çekirdek sertliği — milin yapısal bütünlüğünü ve yorulma ömrünü korur.
- Yeterli ve homojen yüzey sertliği — aşınma, korozyon ve çizilmeye karşı direnç sağlar.
Uygulamaya Göre Doğru Seçim
Mil seçiminde sertlik değerleri, kullanım koşullarına göre belirlenmelidir:
- Standart hidrolik silindirler: 45-50 HRC çekirdek + 62-68 HRC yüzey genellikle yeterlidir.
- Ağır hizmet / mobil hidrolik (iş makineleri, tarım): İndüksiyonla sertleştirilmiş, daha yüksek çekirdek sertliğine sahip milller darbeli yüklere karşı daha dayanıklıdır.
- Korozif ortamlar (deniz, kimya tesisleri): Yüzey sertliği kadar kaplama kalınlığı ve porozite kontrolü de kritik hale gelir.
- Yüksek hassasiyet gerektiren pnömatik uygulamalar: Yüzeyin homojen sertlik dağılımı, keçe ömrünü doğrudan etkiler.
Doğru kombinasyon; çalışma basıncı, darbe yükü, ortam koşulları ve beklenen servis ömrüne göre mühendislik hesabıyla belirlenmelidir. Yanlış seçilen bir sertlik kombinasyonu, garanti kapsamı dışında erken arızalara yol açabilir.
Sıkça Sorulan Sorular
Kromlu milde çekirdek sertliği kaç HRC olmalıdır?
Hidrolik piston millerinde çekirdek sertliği genellikle uygulanan ısıl işleme bağlı olarak 45-55 HRC aralığında tercih edilir. Ağır hizmet tipi millerde bu değer indüksiyonla sertleştirme sonrası daha yüksek seviyelere çıkabilir.
Sert krom kaplamanın yüzey sertliği ne kadardır?
Endüstriyel sert krom kaplama tipik olarak 62-70 HRC (yaklaşık 850-1100 HV) sertlik aralığında üretilir. Bu değer kaplama banyosunun bileşimine ve proses parametrelerine göre değişebilir.
Çekirdek sertliği düşük ama yüzey sertliği yüksek bir mil sorun yaratır mı?
Evet. Çekirdek yumuşak kaldığında yük altında mikro deformasyon oluşur, bu da üzerindeki sert ama gevrek krom tabakasının çatlamasına ve dökülmesine yol açar. Bu nedenle iki değerin birlikte doğru seçilmesi gerekir.
Doğru Sertlik Kombinasyonuna Sahip Kromlu Mil mi Arıyorsunuz?
Flutecnica, NIMET yetkili distribütörü olarak uygulamanıza uygun çekirdek ve yüzey sertliğinde kromlu mil, honlu boru ve hidrolik/pnömatik bileşen tedariki sağlar.
Teknik Destek İçin İletişime GeçinFlutecnica Akışkan Teknolojileri · Bursa / İstanbul, Türkiye · NIMET Yetkili Distribütörü
