Kromlu Millerde Tolerans Standartları: f7 Tolerans Neden Önemlidir?
Hidrolik silindirlerden lineer hareket sistemlerine kadar pek çok uygulamada kromlu mil sistemin kalbinde yer alır. Bu millerin performansını belirleyen en kritik faktörlerden biri çap toleransıdır. Endüstride fiili standart hâline gelmiş olan ISO f7 toleransı; sızdırmazlık, keçe ömrü ve sistem verimliliği açısından tesadüfen değil, net bir mühendislik gerekçesiyle tercih edilir. Bu yazıda f7 toleransının neden önemli olduğunu, ISO 286-2'ye göre çap bazlı sapma değerlerini ve yüzey pürüzlülüğü gibi tamamlayıcı parametreleri ele alıyoruz.
Kromlu Mil Nedir?
Kromlu mil; genellikle CK45 veya CF53 gibi çeliklerden üretilen, yüzeyi sert krom tabakasıyla kaplanmış, hassas taşlanmış bir makine elemanıdır. Sert krom kaplama (tipik olarak minimum 20 mikron), yüzeye yüksek sertlik, aşınma direnci ve korozyona karşı koruma kazandırır. Hidrolik ve pnömatik silindirlerde piston mili olarak; otomasyon ve lineer sistemlerde ise hareketli eksen olarak kullanılır. Mil hangi amaçla kullanılırsa kullanılsın, keçeyle veya sızdırmazlık elemanıyla temas eden yüzeyin toleransı sistemin ömrünü doğrudan belirler.
f7 Toleransı Neden Standarttır?
ISO tolerans sisteminde "f" pozisyonu, mil ile karşı eleman (keçe, yatak burcu, sızdırmazlık seti) arasında kontrollü bir boşluk bırakır. "7" ise tolerans kalitesini (IT7) ifade eder. f7, bu boşluğu hidrolik uygulamalar için ideal aralıkta tutarak hem sızdırmazlığı hem de hareket serbestliğini güvence altına alır.
Sızdırmazlık ve Keçe Ömrü
Mil çapı nominal ölçüye gereğinden fazla yaklaşırsa keçe aşırı sıkışır; bu da artan sürtünme, ısınma ve erken keçe aşınması demektir. Çap fazla küçük olursa bu kez sızdırmazlık filmi bozulur ve kaçak başlar. f7 toleransı, keçenin doğru baskı (sıkma) değerinde çalışmasını sağlayarak bu iki uç arasındaki dengeyi korur ve keçe ömrünü uzatır.
Sürtünme, Verim ve Sistem Ömrü
Doğru tolerans, sürtünme kuvvetini öngörülebilir kılar; bu da silindirin daha düşük başlangıç basıncıyla (stick-slip olmadan) hareket etmesini ve enerji veriminin artmasını sağlar. Tutarlı boşluk aynı zamanda milin yatak burcunda merkezlenmesine yardımcı olarak tek taraflı aşınmayı ve yandan yüklenmeyi azaltır.

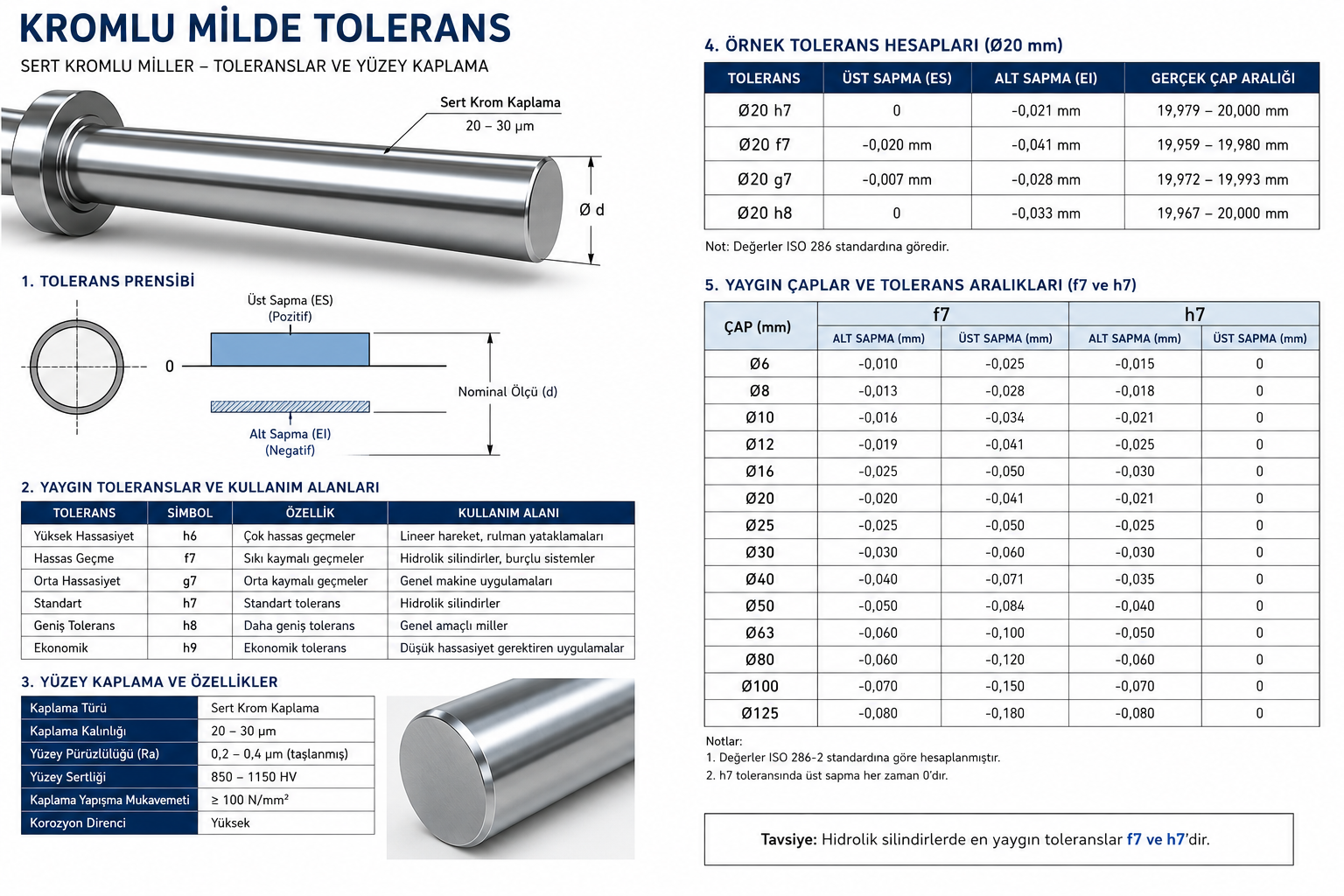

ISO 286-2'ye Göre f7 Çap Tolerans Tablosu
Aşağıdaki değerler ISO 286-2 standardına göredir ve milimetre (mm) cinsindendir. "f" pozisyonunda sapmalar negatiftir; yani mil çapı her zaman nominal ölçünün bir miktar altındadır. Üst sapma (es) milin ulaşabileceği en büyük, alt sapma (ei) ise en küçük ölçüyü belirler.
| Nominal Çap (mm) | Üst Sapma (es) | Alt Sapma (ei) | Tolerans Aralığı (IT7) |
|---|---|---|---|
| Ø16 | −0,016 | −0,034 | 0,018 |
| Ø20 | −0,020 | −0,041 | 0,021 |
| Ø25 | −0,020 | −0,041 | 0,021 |
| Ø30 | −0,020 | −0,041 | 0,021 |
| Ø40 | −0,025 | −0,050 | 0,025 |
| Ø50 | −0,025 | −0,050 | 0,025 |
| Ø63 | −0,030 | −0,060 | 0,030 |
| Ø80 | −0,030 | −0,060 | 0,030 |
| Ø100 | −0,036 | −0,071 | 0,035 |
| Ø125 | −0,043 | −0,083 | 0,040 |
| Ø160 | −0,043 | −0,083 | 0,040 |
| Ø200 | −0,050 | −0,096 | 0,046 |
Not: ISO 286-2 değerleri çap aralıkları için tanımlanır (örneğin "18 mm üzeri – 30 mm dâhil" aralığındaki tüm çaplar aynı sapma değerlerine sahiptir). Bu nedenle Ø20, Ø25 ve Ø30 aynı satırla aynı değerleri paylaşır. Örnek okuma: Ø30 f7 bir mil, 29,959 mm ile 29,980 mm arasında üretilmiş olmalıdır.
Yüzey Pürüzlülüğü (Ra) ve Diğer Kritik Parametreler
Tolerans tek başına yeterli değildir; mil yüzeyinin kalitesi de keçe ömrünü belirleyen en az tolerans kadar önemli bir parametredir. Kaliteli bir kromlu milde aranan başlıca değerler şunlardır:
- Yüzey pürüzlülüğü (Ra): Keçe temas yüzeyinde tipik olarak Ra ≤ 0,20 µm hedeflenir. Çok pürüzlü yüzey keçeyi aşındırır; aşırı parlak (ayna gibi) yüzey ise yağ filminin tutunmasını zorlaştırır.
- Krom kaplama kalınlığı: Genellikle ≥ 20 mikron. Yeterli kalınlık, aşınma ve korozyon direncinin yanı sıra ileride gerektiğinde yeniden taşlama/re-krom imkânı sağlar.
- Yüzey sertliği: Sert krom tabakası tipik olarak 800–1000 HV mertebesindedir; indüksiyonla sertleştirilmiş taban malzeme ise (CK45/CF53) yüzeyde yaklaşık 58±3 HRC sertlik sunar.
- Doğrusallık ve yuvarlaklık: Uzun millerde düzgünsüzlük, keçede tek taraflı baskı ve kaçak yaratır; bu nedenle metre başına doğrusallık sapması sınırlı tutulmalıdır.
Doğru Mili Seçmek
Özetle: ISO f7 toleransı, doğru yüzey pürüzlülüğü ve yeterli krom kalınlığıyla birleştiğinde, hidrolik silindirinizin sızdırmaz, verimli ve uzun ömürlü çalışmasını sağlar. Mil üzerinde rulman yürüyen lineer uygulamalarda ise f7 yerine h-grubu (örneğin h7) toleranslar gündeme gelebilir; bu nedenle uygulamanıza uygun tolerans seçimini mutlaka teknik bir ekiple netleştirmenizi öneririz.
